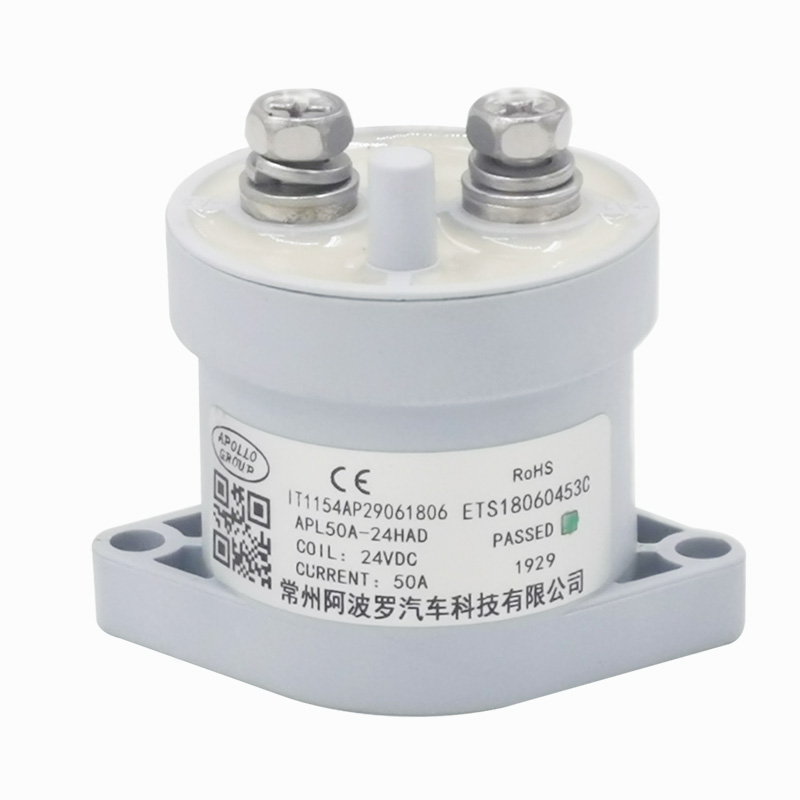

APL50A-24HAD

型号：APL50A-24HAD

应用范围：

新能源汽车的高压主回路、预充电回路、慢充电路、快充电路、高压辅助系统等;充电桩的高压主回路系统;风电，光伏等电力控制系统。

产品特点：

● 全密封结构，安全性高

● 线圈电压: 12、 24和48V

● 体积小，切换功率大

● 采用环氧密封技术对产品内部进行全密封，保护线圈和触点系统长时间不氧化。

● 采用永磁体磁吹灭弧

● 执行标准: GB/T14048.4-2010

型号解释：

外形及安装尺寸：

线圈工作电压(适应于整个温度范围)：

技术参数：

产品电寿命曲线、持续通电能力曲线：：

应用注意事项：

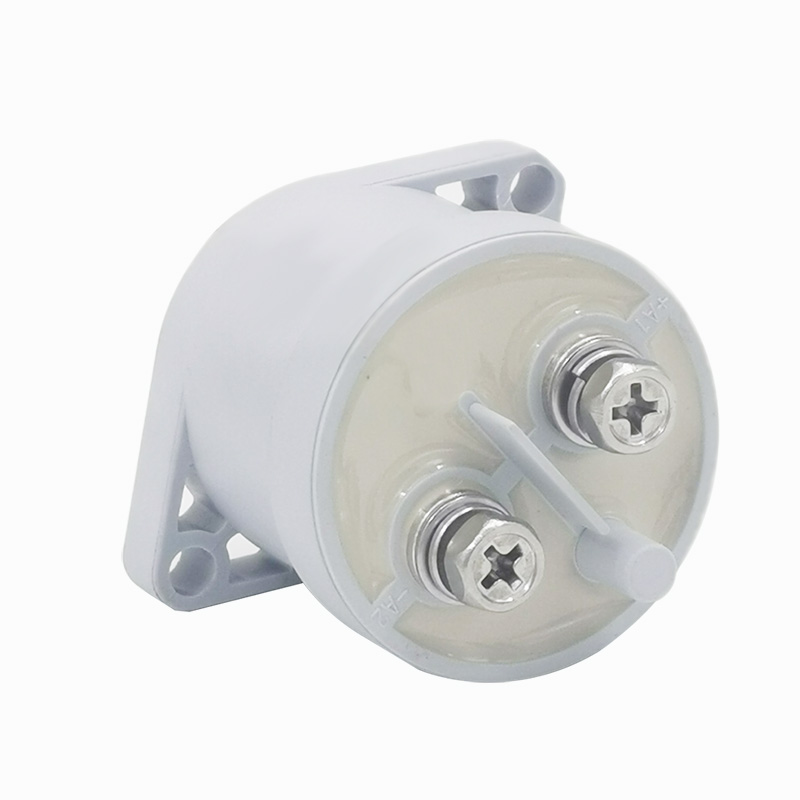

接线A1+端子为输入(IN);A2-端子为输出(OUT);详见产品实物。

继电器寿命终点，即绝缘仪直流500V时引出负载端之间绝缘强度低50兆欧(绝缘电阻)

(1)不要在继电器通电状态下,触摸负载接线端子,谨防触电危险。

(2)当对控制回路及非金属材料做耐压测试时,应断开负载电压。

(3)避免将产品安装在强磁场的地方(变压器或磁铁),或靠近热辐射的物体。

(4)不要将杂物和油污沾到主引岀端子,且外引饯线端子与主引岀端子可靠接触,否则会造成端子发热很厉害,导致连接电缆熔化。

(5)在进行动作电压测试时,不要使电压缓慢上升,请通过阶跃式供电方式对线圈驱动。

(6)各安装部位螺柱锁紧扭矩控制在规定的范围。负载安装部位的螺母锁紧扭矩为2N.m;继电器安装部位螺柱扭力4-5N.m

(7)在继电器以外跌落并受到冲击地情况下,原则上请不要使用。
